火灾自动报警系统设备主电源供电回路设置常见问题

一、问题描述及原因分析

1．问题描述

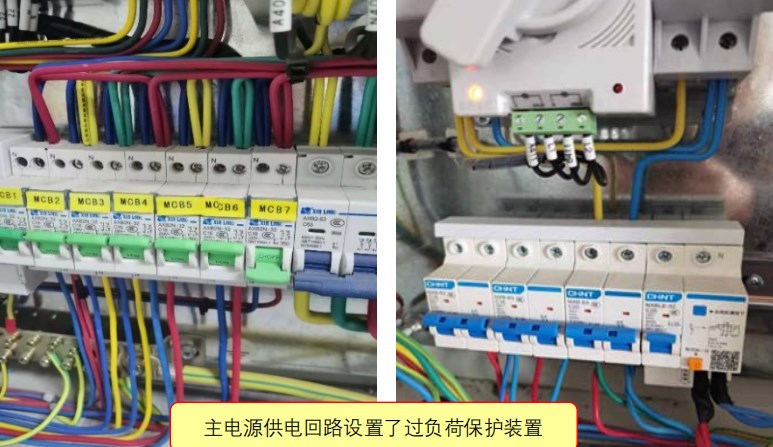

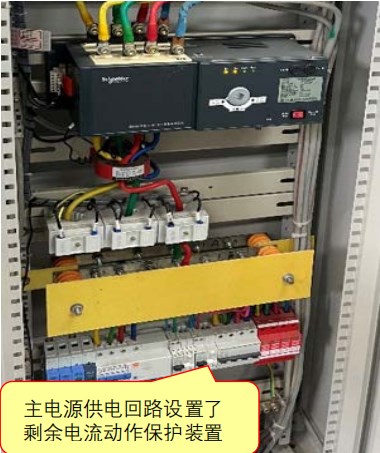

火灾自动报警系统设备主电源供电回路设置了剩余电流动作保护或过负荷保护装置。剩余电流动作保护和过负荷保护装置一旦动作会自动切断设备主电源，导致火灾自动报警系统无法正常运行。【图示1】【图示2】

图示1

图示2

2．原因分析

设计疏忽或设备供货单位没有严格按照设计文件要求，采购了具有剩余电流动作保护或过负荷保护的设备。

二、规范要求及正确做法

1．规范要求

☆《火灾自动报警系统设计规范》(GB 50116-2013)第10.1.4条。【图示3】

2．正确做法

图示3

图示3

三、应对措施及防治指南

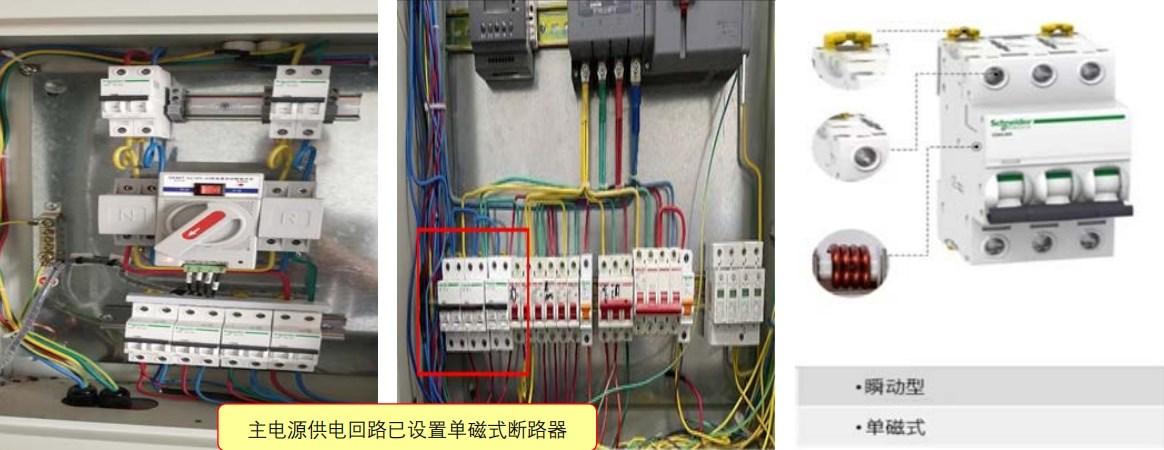

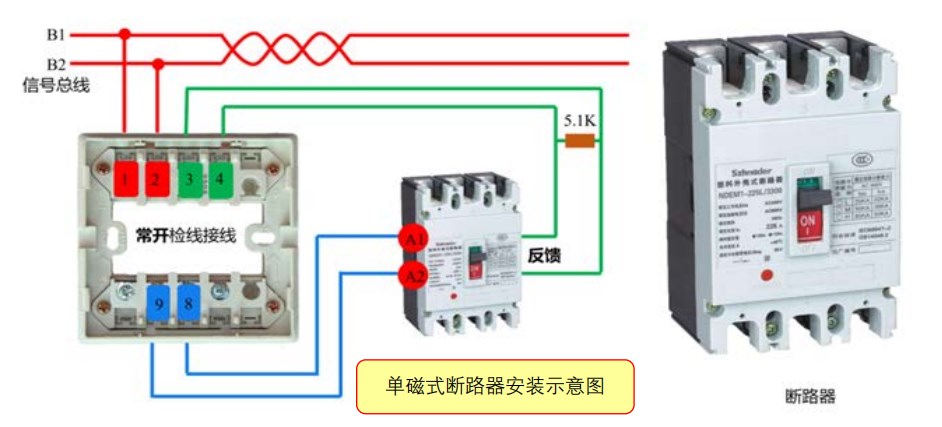

责任主体要从设计、采购、设备进场、施工、验收等全过程进行控制、监督管理，严格按照设计图纸和规范要求，在配电回路中安装单磁式断路器等无自动切断功能的断路器。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《火灾自动报警系统设计规范》(GB 50116-2013)

第10.1.4条火灾自动报警系统主电源不应设置剩余电流动作保护和过负荷保护装置。
