天成消防：TCMK5211、TCMK5212、TCMK5213、TCMK5217模块接线图
一、TCMK5211输入模块接线图

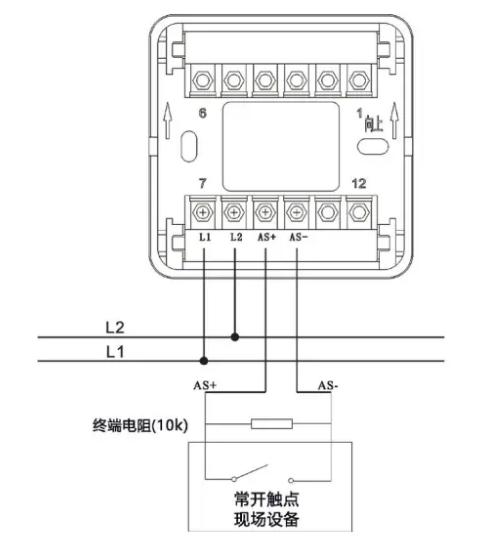

TCMK5211输入模块与具有常开无源触点的现场设备连接：

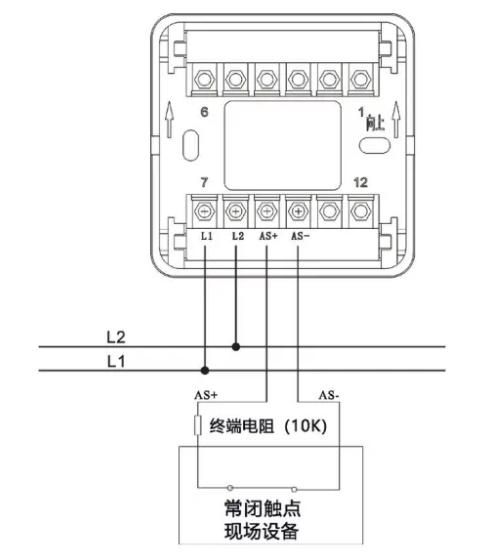

TCMK5211输入模块与具有常闭无源触点的现场设备连接：
接线说明：
L1(7)、L2(8)：无极性信号总线输入端子；
AS1(9)、AS2(10)：无源输入，默认无源常开触点，也可通过电子编码器设置为常闭输入。

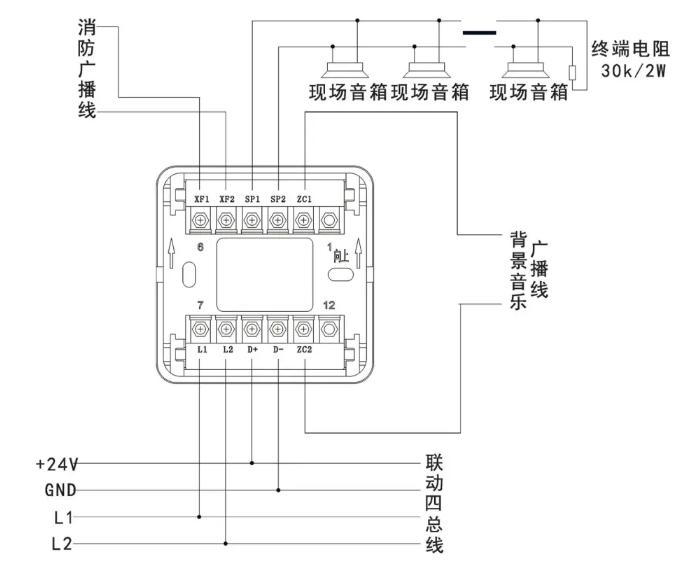

二、TCMK5212广播模块接线图
接线说明：
L1(7)、L2(8)：总线输入、无极性；
D1(9)、D2(10)：电源输入、无极性；
ZC1(2)、ZC2(1)：背景广播信号输入端、无极性；
XF1(6)、XF2(5)：消防广播信号输入端、无极性；
SP1(4)、SP2(3)：连接音箱输出端、无极性。
备注：
模块最多可带负载60W。
三、TCMK5213输入输出模块接线图

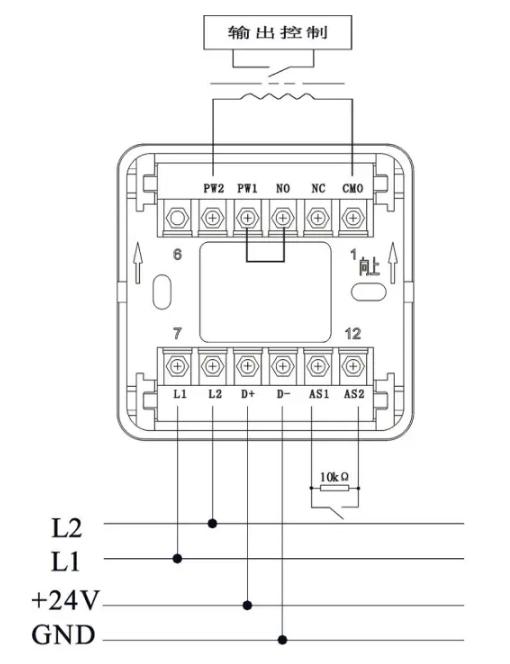

通过模块控制高压大功率设备：

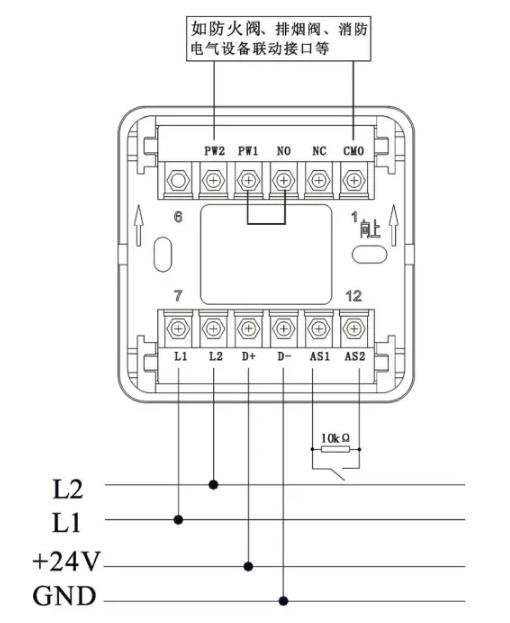

控制防火阀、排烟阀、消防电气联动设备接口等低电压小功率设备：
接线说明：
L1(7)、L2(8)：总线输入、无极性；
D1(9)、D2(10)：DC24V电源输入、无极性；
COM(1)、NO(3)：无源常开输出触点；
PW1(4)、PW2(5)：有极性DC24V输出端子；
AS1(11)、AS2(12)：反馈端，与被控无源常开触点连接，用于实现设备动作回答确认（也可通过编码器设为自回答）。

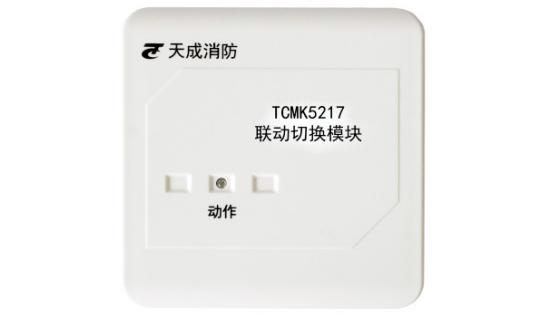

四、TCMK5217联动切换模块接线图
TCMK5217联动切换模块与多线控制盘采用二线制连接；与现场设备采用四线连接，其中两线用于控制设备，两线用于接收回答信号。
两个TCMK5217联动切换模块可完成对设备的启停控制。
说明：
R+、R-：启动命令信号输入端子；
A1、A2：常开无源回答信号输入端子；
EN、AN：有源回答输入端子（AC220V）；
NO、COM：无源常开触点输出端子（5A/AC220V或5A/DC24V）；
NC、COM：无源常闭触点输出端子（5A/AC220V）。
