左向：火灾自动报警系统设备接线图

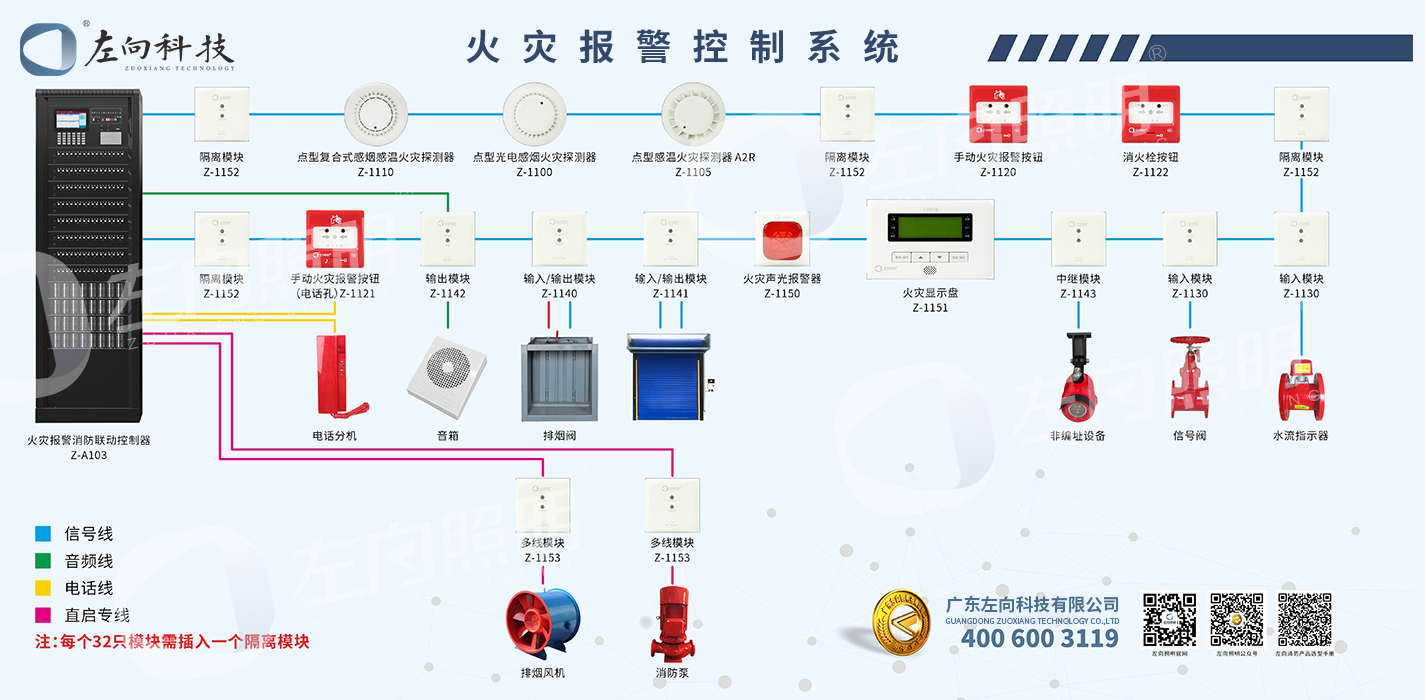

左向自主研发的火灾自动报警系统，以火灾探测器、火灾报警按钮、报警模块和火灾报警控制器等功能部件组成，先进的烟雾及温度探测技术、算法技术以及超强抗污染抗干扰能力，联动消防应急照明疏散指示系统，能有效帮助保障人民生命财产安全。

全两总线的设计在施工布线和后续维护上有着四线制无可比拟的优势。口说无凭，左向照明火灾自动报警系统部件接线图奉上，省心省事看得见！

01、JTY-GD-Z-1100点型感烟火灾探测器接线图

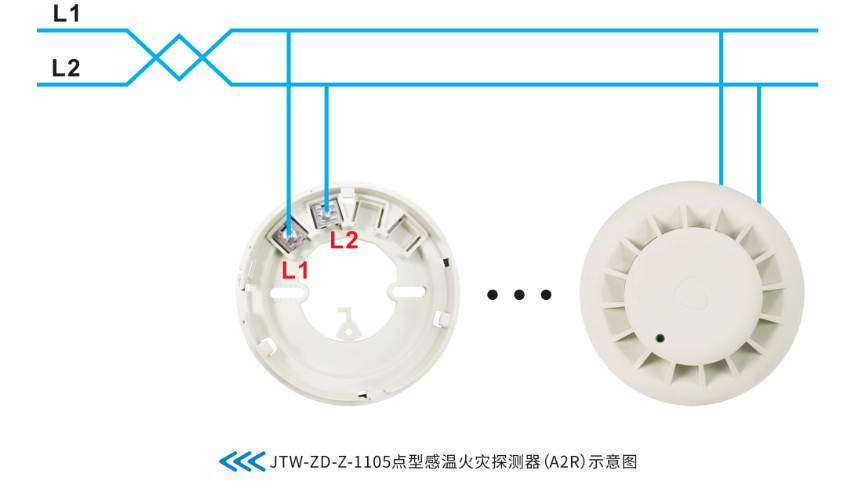

02、JTW-ZD-Z-1105点型感温火灾探测器（A2R）接线图

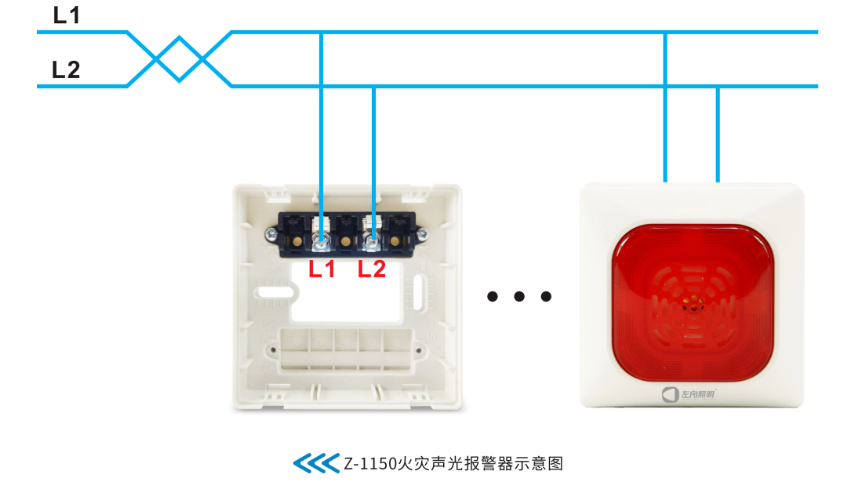

03、Z-1150火灾声光报警器接线图

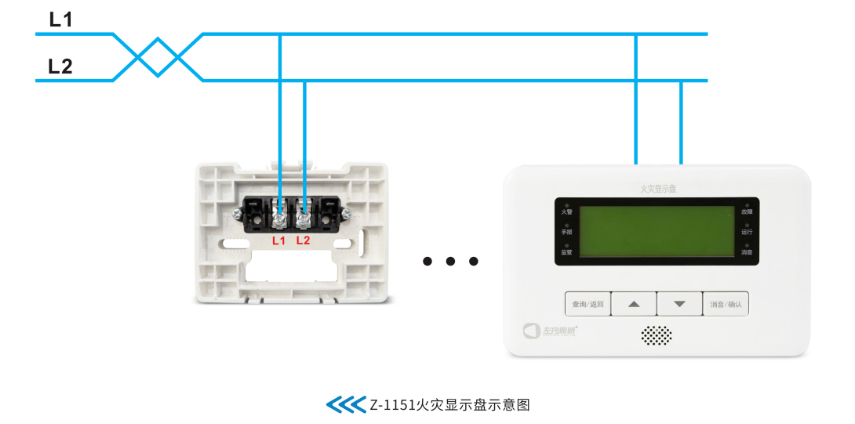

04、Z-1151火灾显示盘接线图

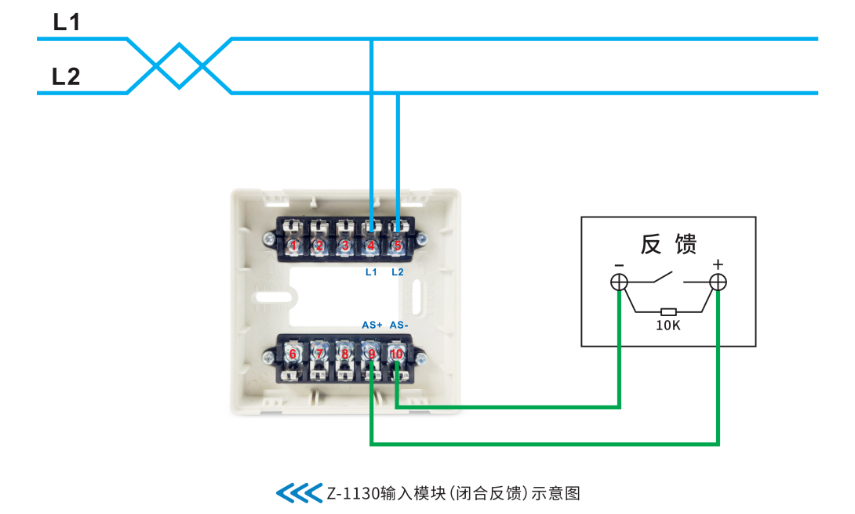

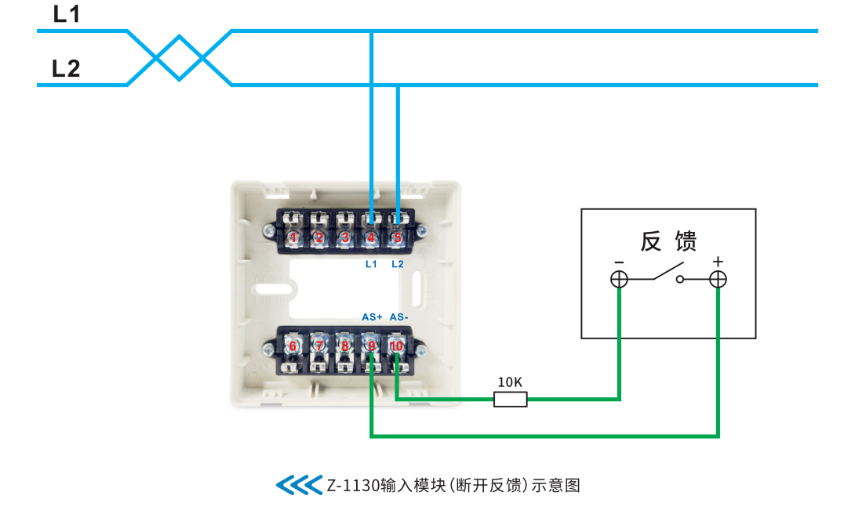

05、Z-1130输入模块接线图

配接设备：接收水流指示器、信号蝶阀、压力开关、70度防火阀等设备的反馈信号。

06、输入输出模块接线图

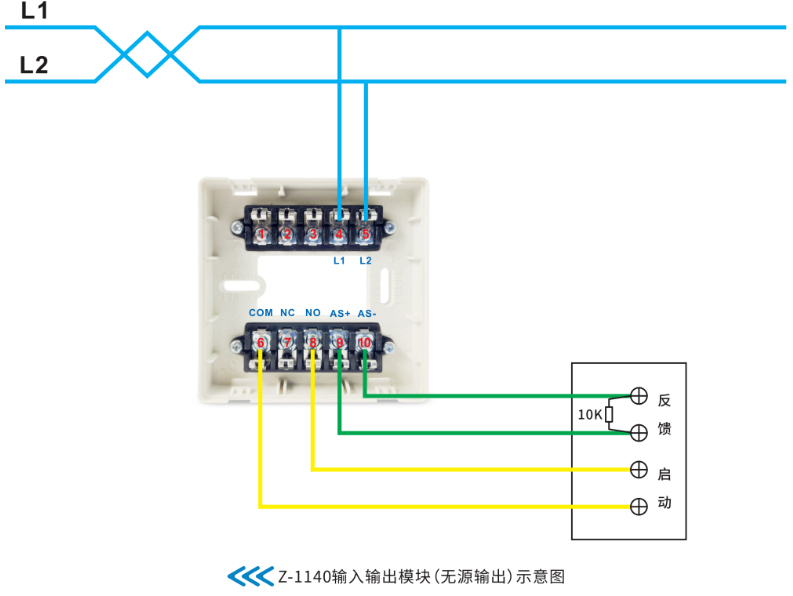

Z-1140输入输出模块接线图

配接设备：用于需要无源开关量信号启动的卷帘门、电梯迫降等。

配接设备：用于需要有源信号控制的消防排烟风机、正压送风机、消火栓泵、喷淋泵等设备。

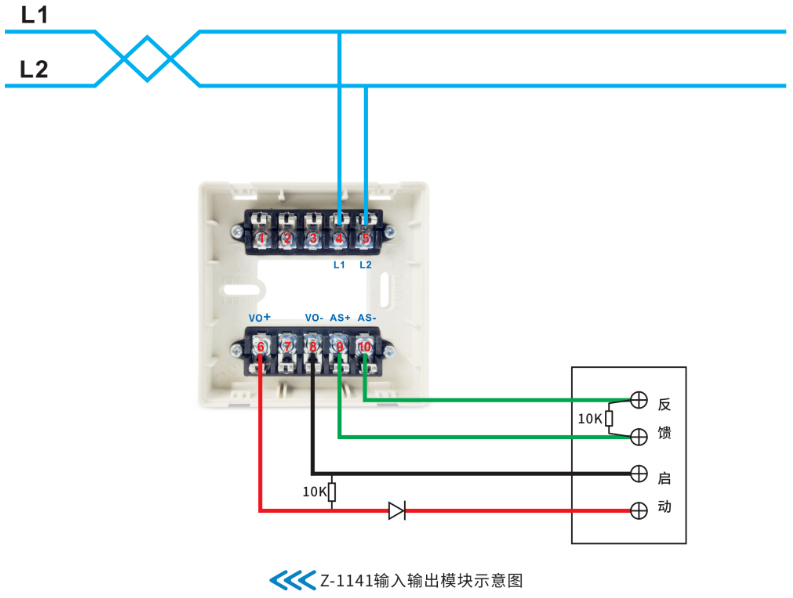

Z-1141输入输出模块接线图

配接设备：常用于控制排烟阀、防火阀、送风口、强切等电磁动作类设备

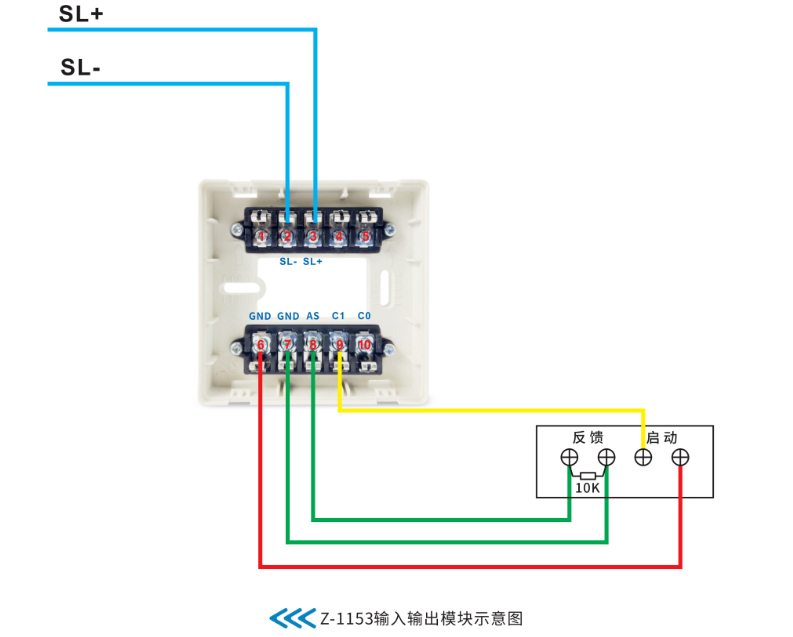

Z-1153输入输出模块接线图

配接设备：专线模块，用于控制风机、水泵等重要消防设施

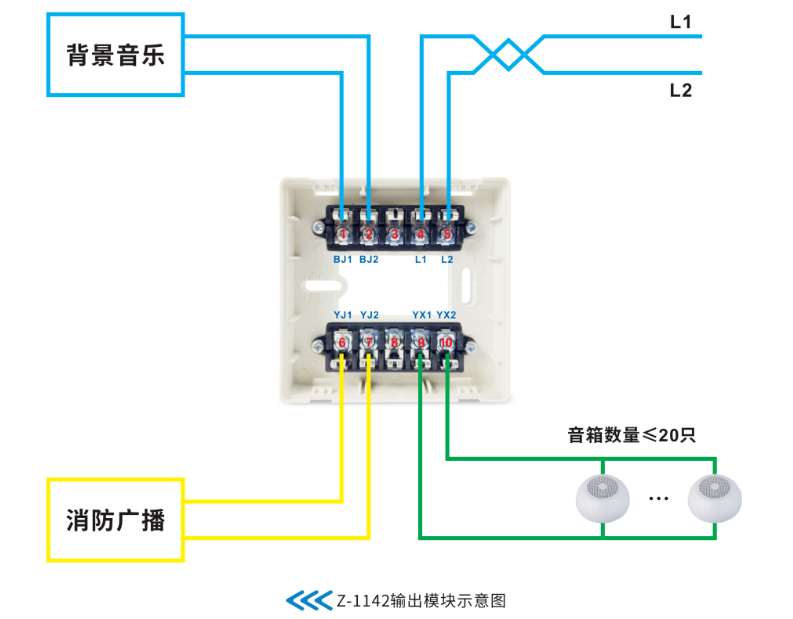

07、Z-1142输出模块接线图

配接设备：消防应急广播及背景音乐切换

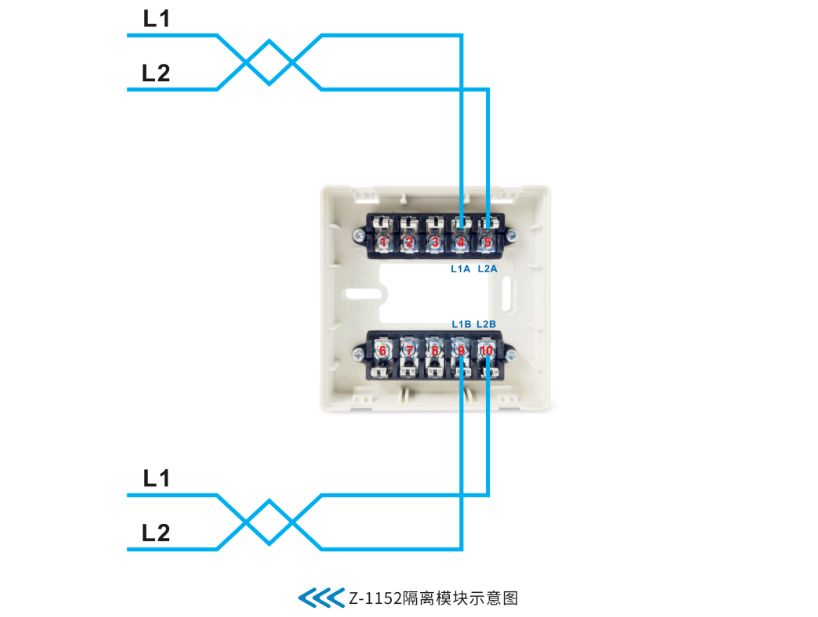

08、Z-1152隔离模块接线图

配接设备：用于回路短路保护

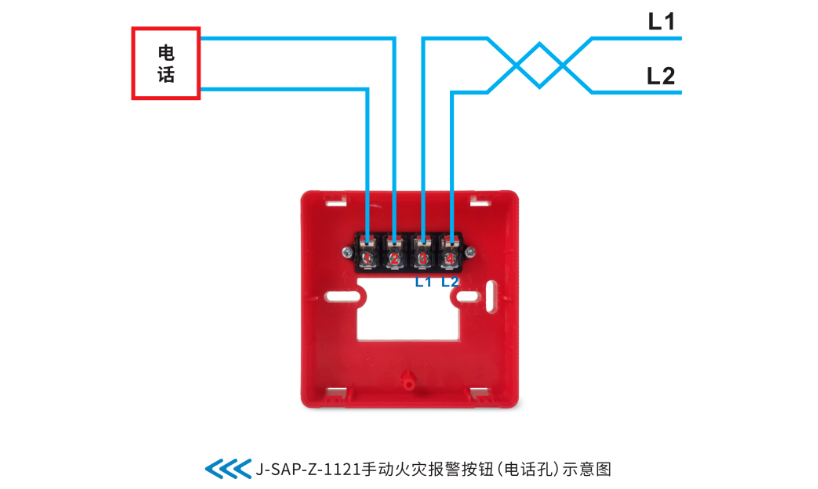

09、J-SAP-Z-1121手动火灾报警按钮（电话孔）接线图

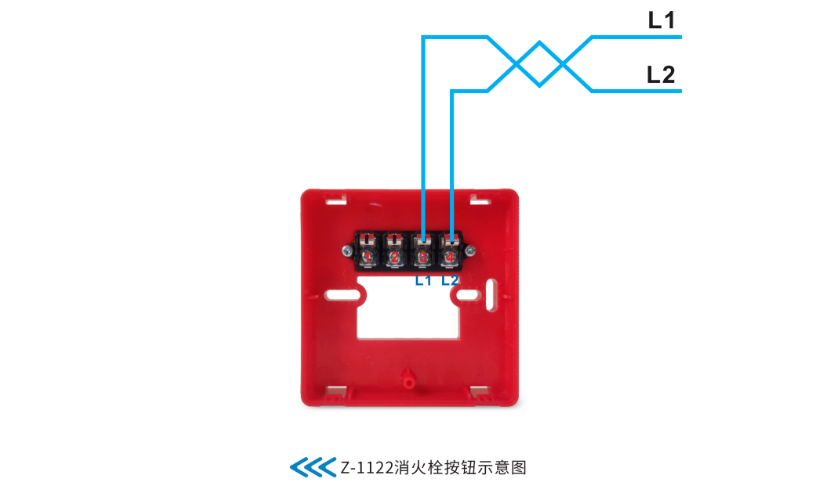

10、Z-1122消火栓按钮接线图

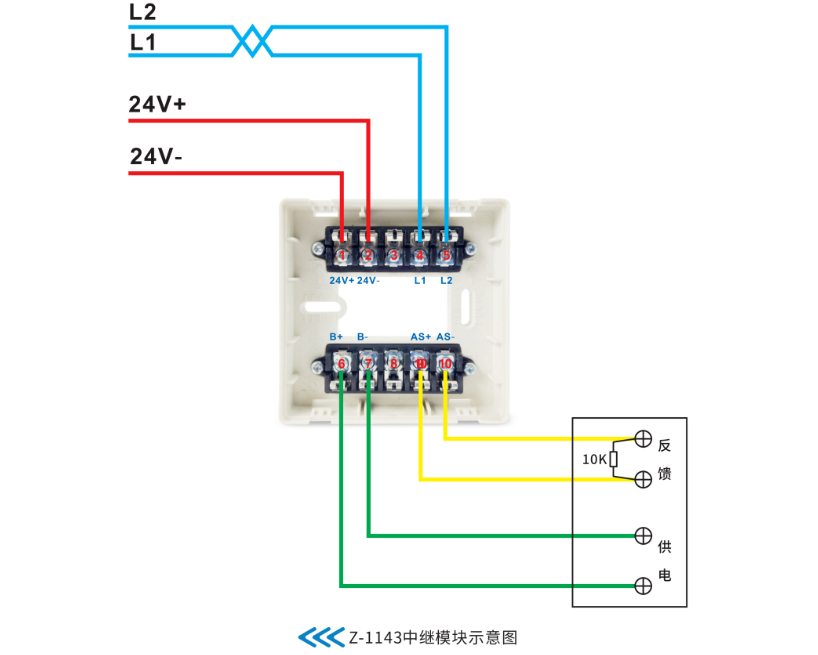

11、Z-1143中继模块接线图

配接设备：非编址设备
